Do X Leitwerk

Juli 2023 – Die Detailkonstruktion des Do X Leitwerks ist abgeschlossen …..

Do X Leitwerk
Do X Leitwerk

Neue Ergebnisse bezüglich der Nachkonstrution der Do X

Und auch zur Nachkonstruktion der Do X gibt es Neuigkeiten. Mitte Juni hatten konnte der Freundeskreis einen wichtigen Meilenstein für die Nachkonstruktion der Do X feiern. Die Studentinnen und Studenten des 9. Jahrgangs haben an diesem Tag die finalen Daten der Detailkonstruktion des Leitwerks abgeben. Mit diesem komplexen Bauteil ist die Nachkonstruktion der Do X ein gutes Stück vorangekommen. Die G9 Konstruktion umfasste die Seitenflosse mit Ruder und Hilfsruder, die Höhenflosse mit Ruder, Hilfshöhenflosse und Ausgleichsflächen, die Spante 3 und 6 (in diesen Spanten ist das Leitwerk befestigt), die Stiele und die Steuerung für Höhen und Seitenflosse.

Als nächstes steht jetzt die Detailkonstruktion des Tragwerks an.

Details der Konstruktion des Leitwerks zeigen die folgenden Bilder.

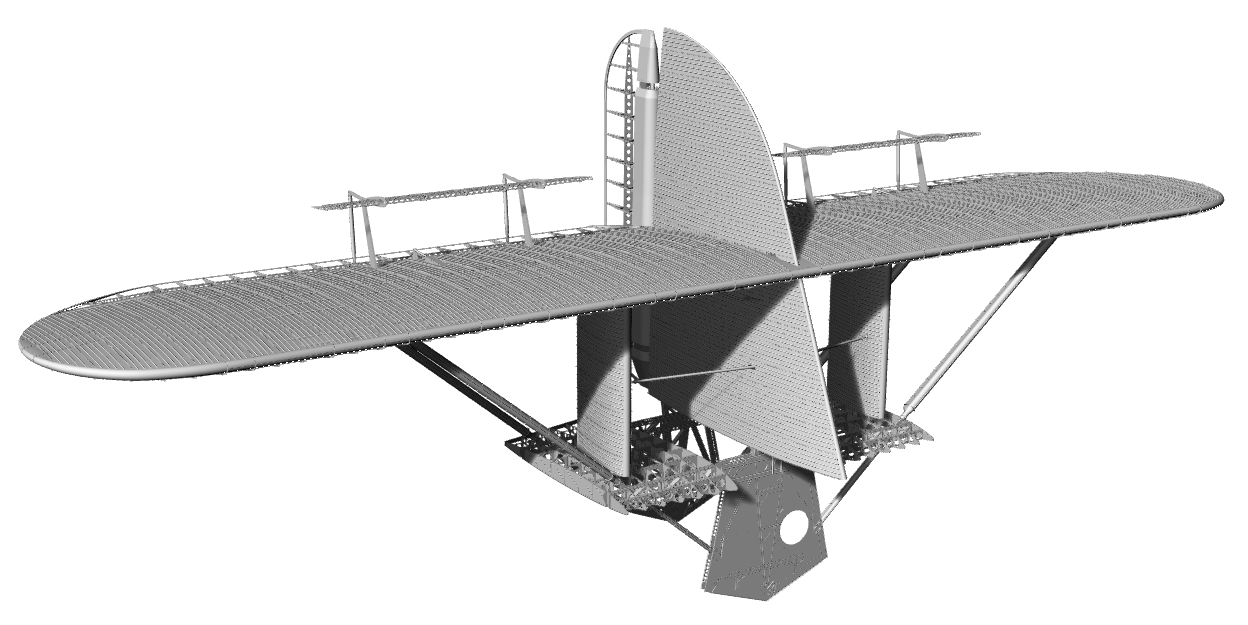

Die gesamte Konstruktion des Leitwerks

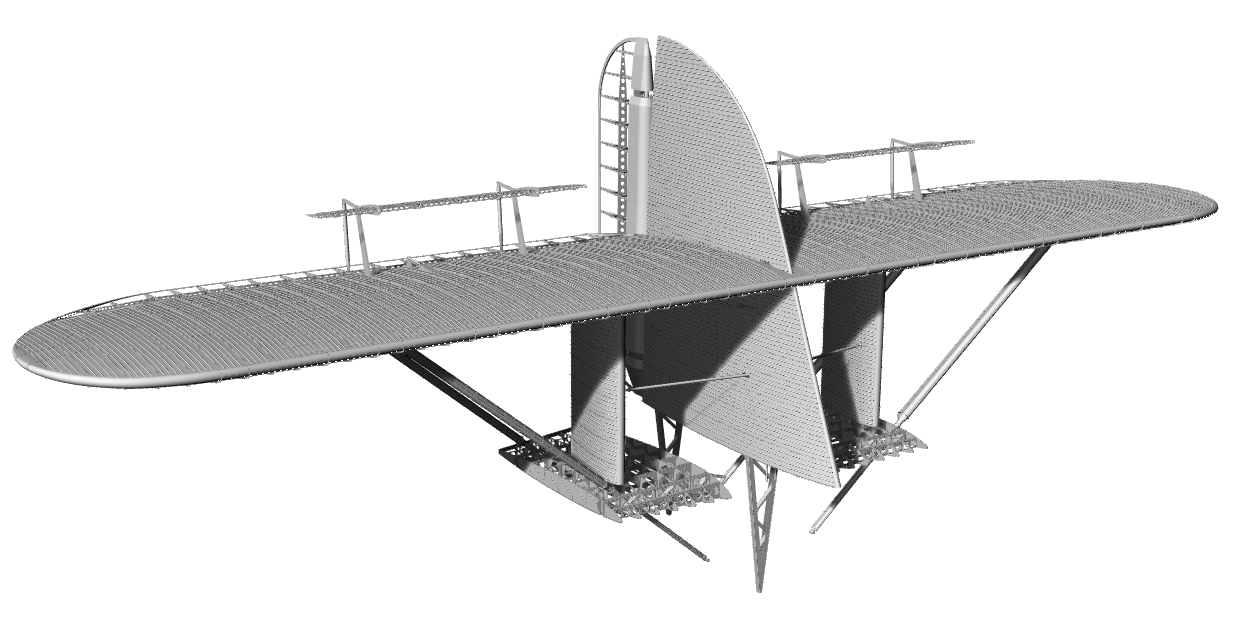

Das Leitwerk ohne die tragenden Spanten 3 und 6

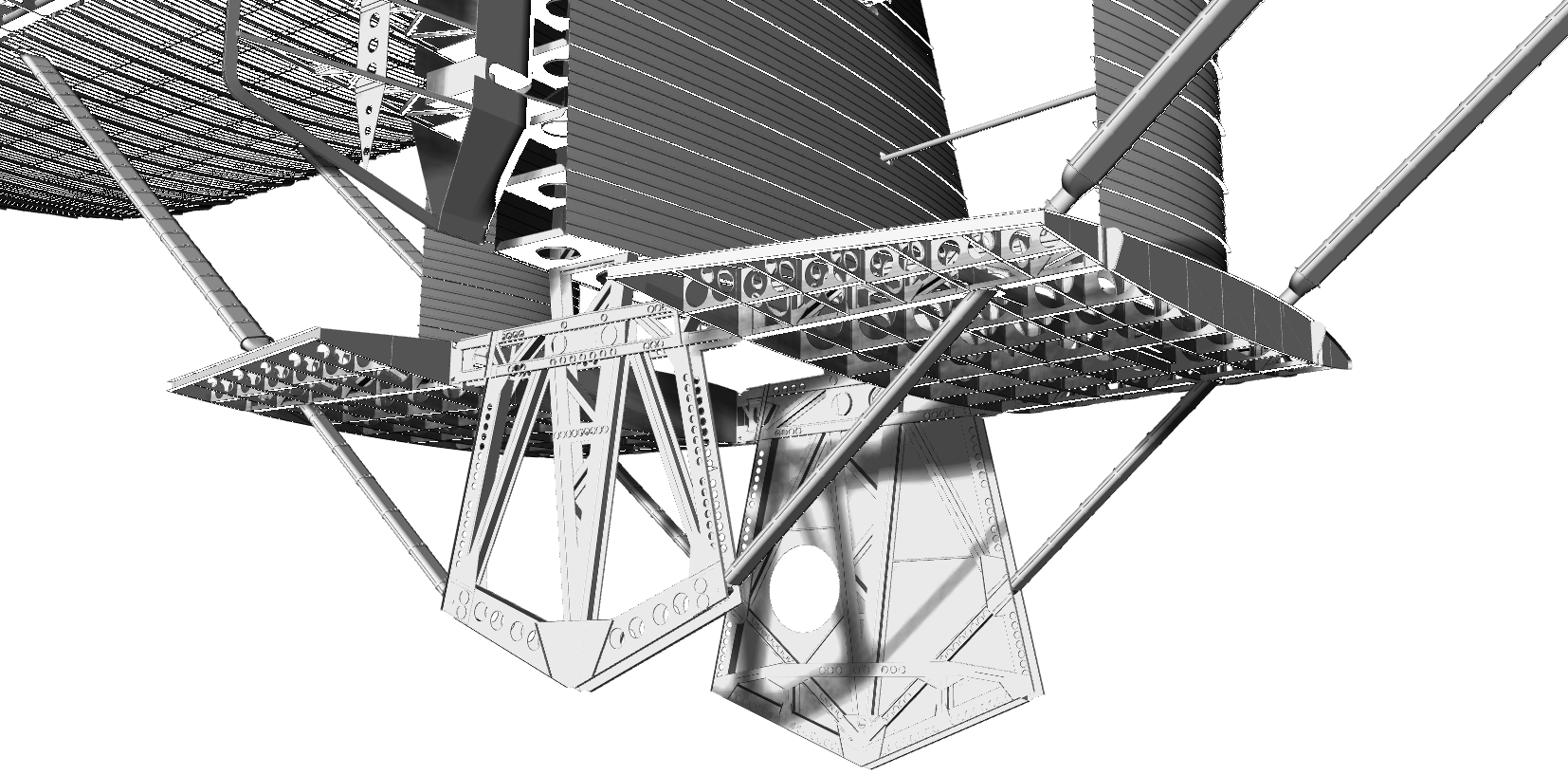

Detailsicht der Spanten 3 und 6

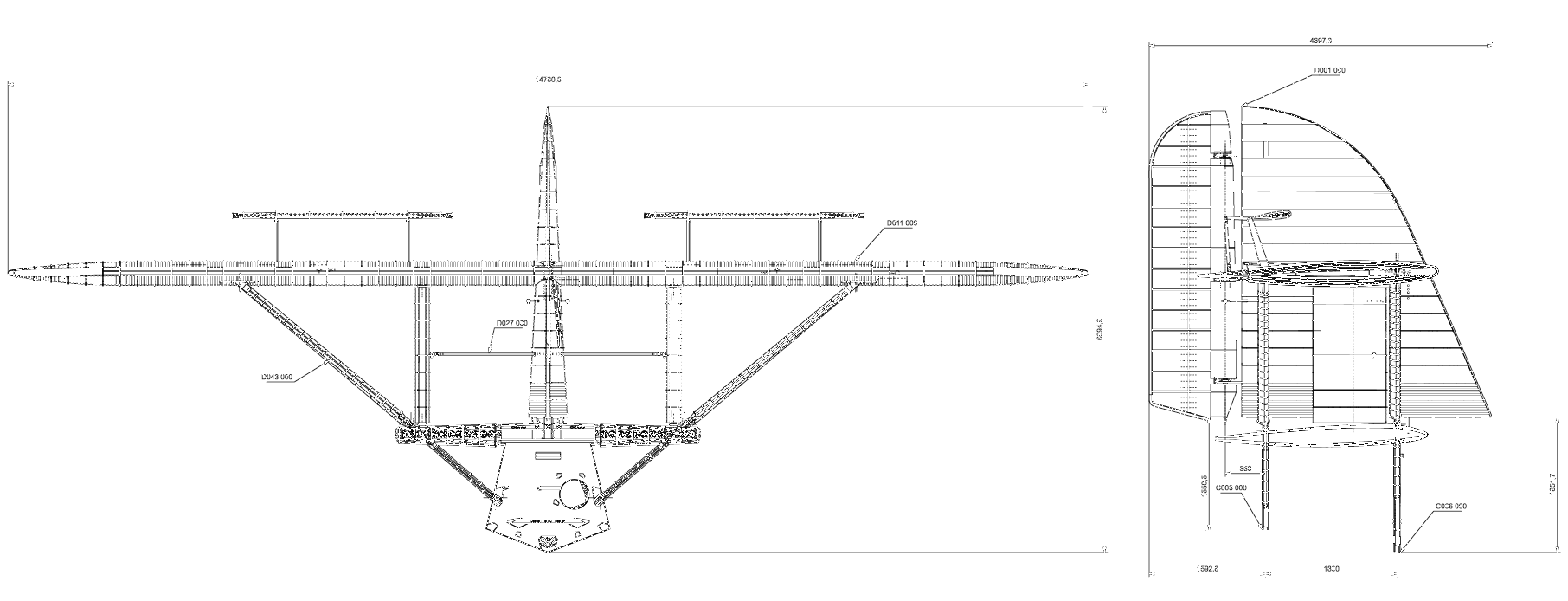

Übersichtszeichnung des Leitwerks

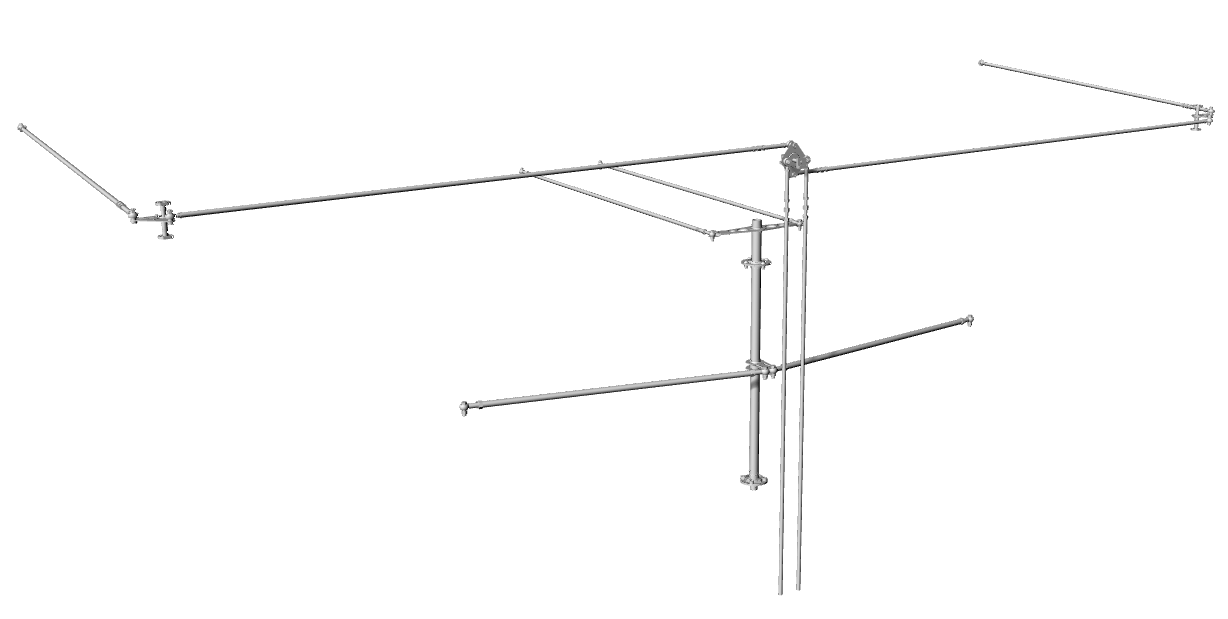

Die Steuerleitungen des Leitwerks

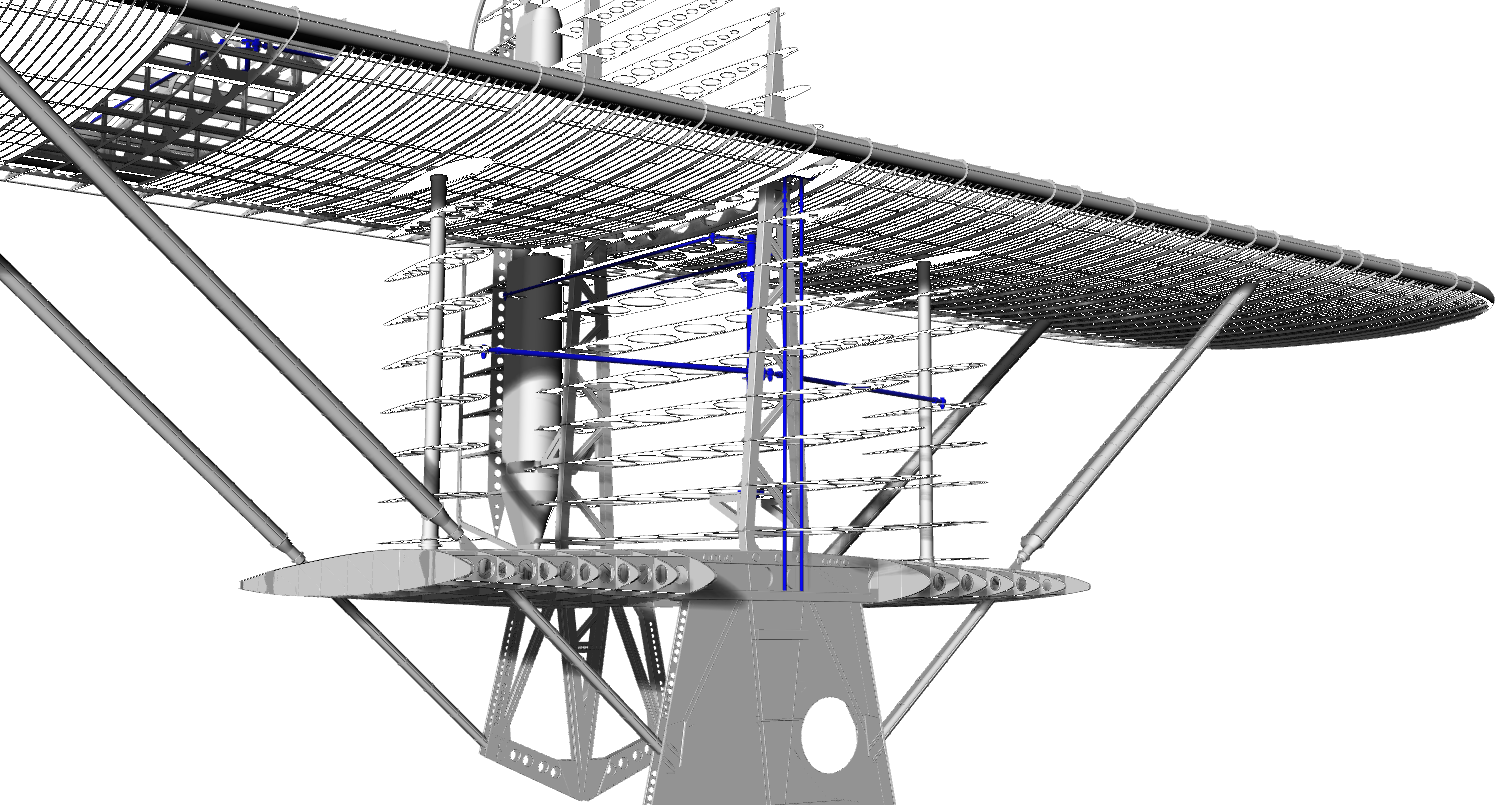

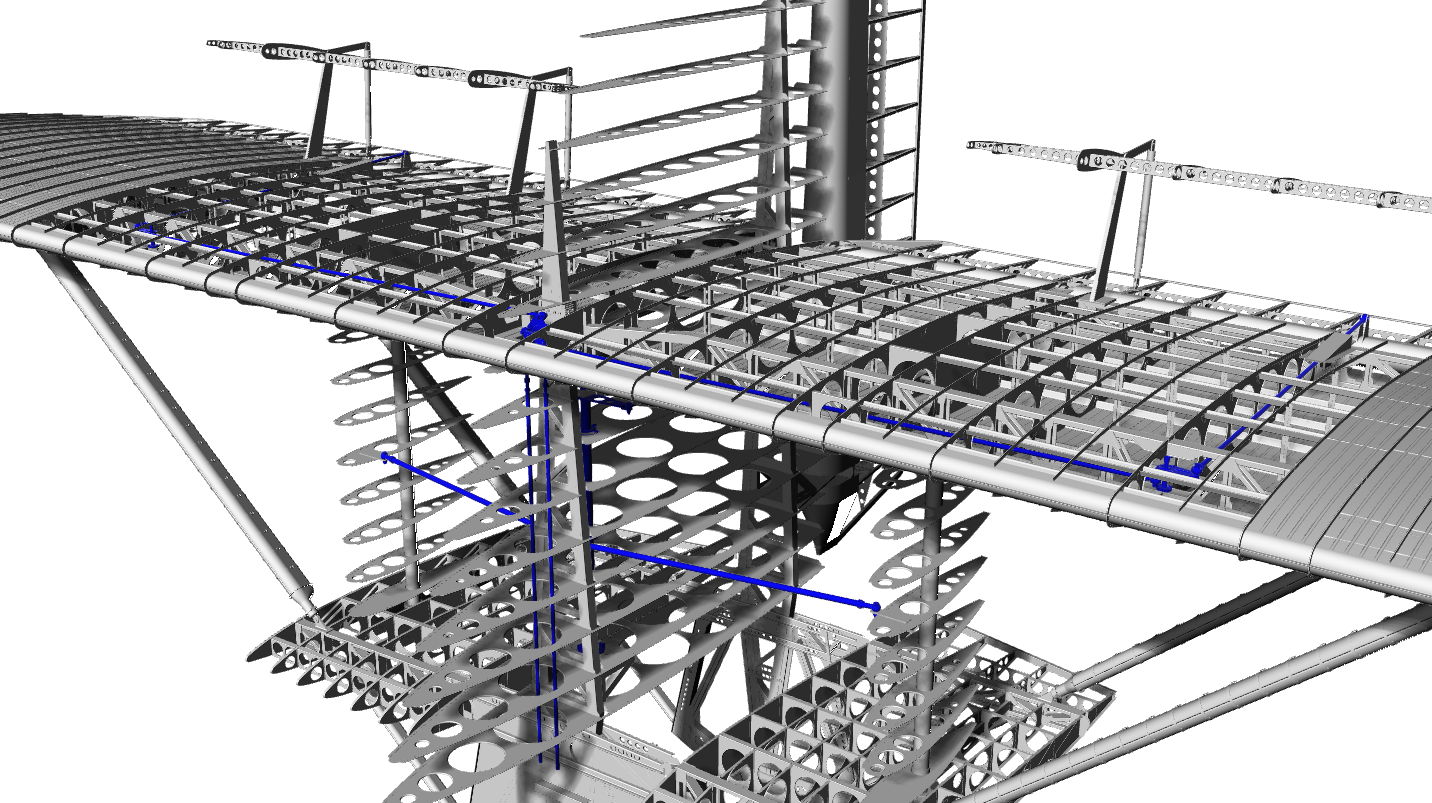

Die Steuerleitungen (Blau) im Leitwerk

Die Steuerleitungen (Blau) im Leitwerk

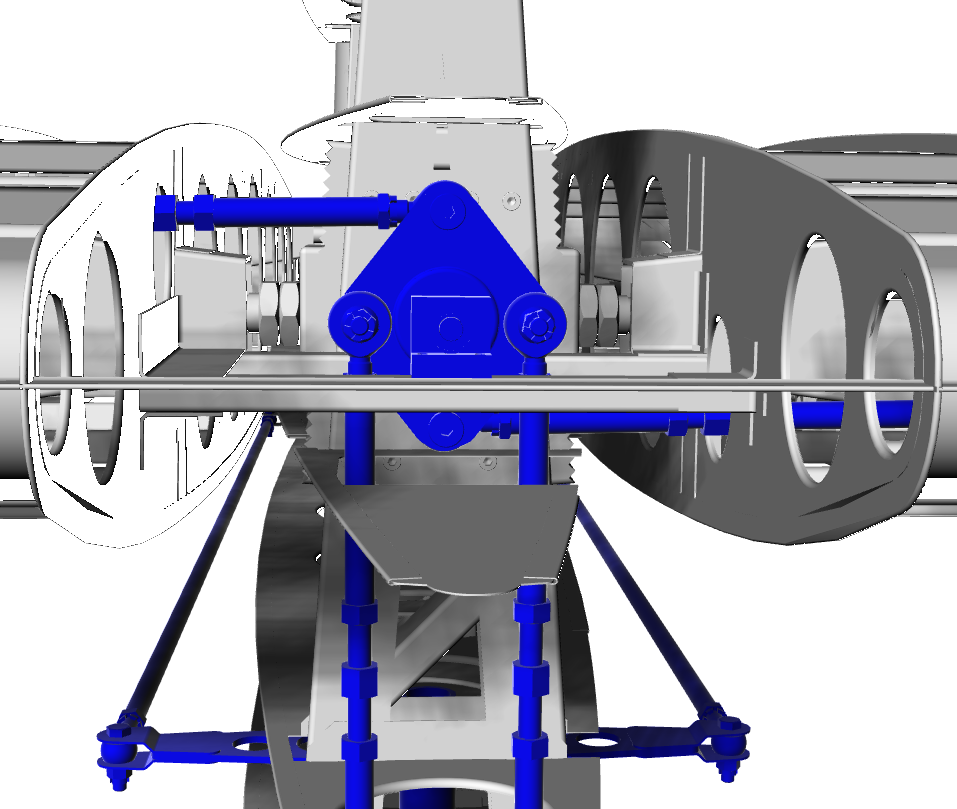

Detail der Steuerung; Dahinter die Justiermöglichkeit für die Höhenflosse

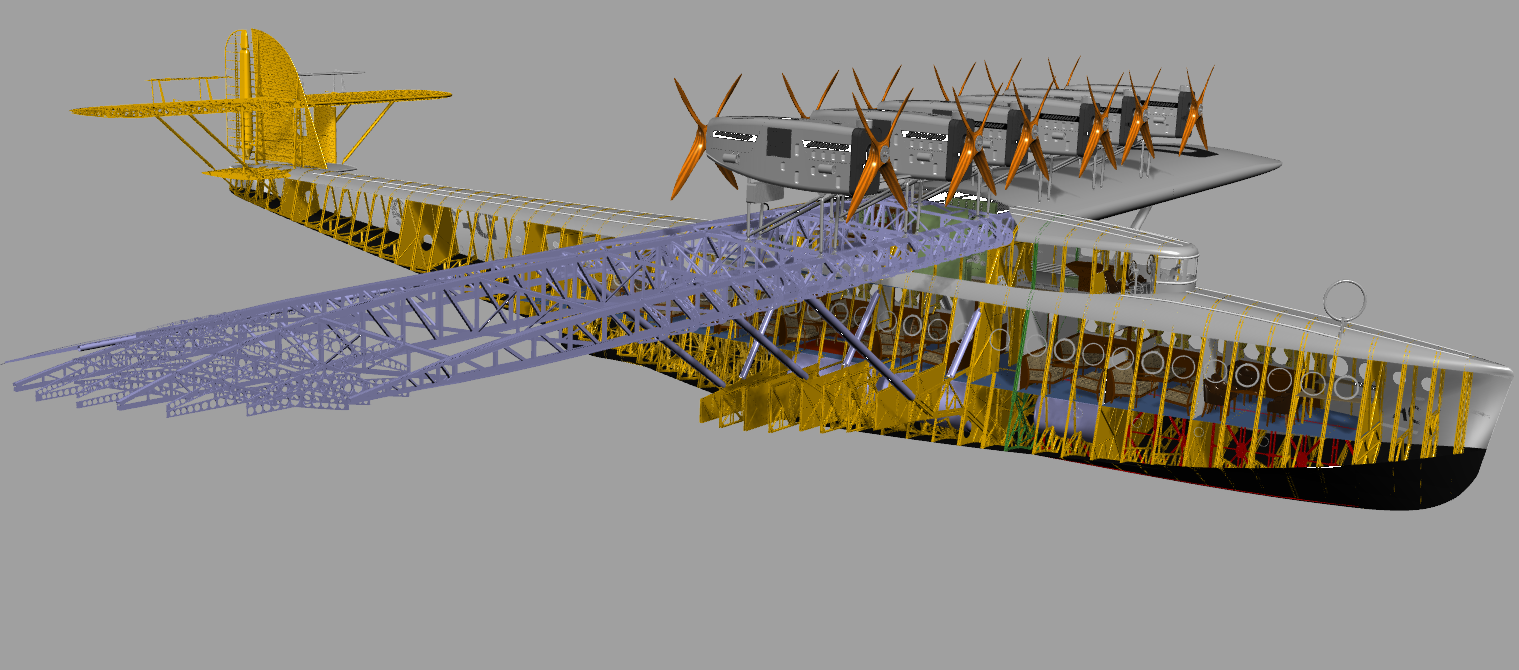

Unser aktueller Konstruktions- und Bauzustand: Grün: bereits gebaut; Rot: in Arbeit (November 2023 fertig); Gelb: Fertig konstruierte Teile der Detailkonstruktion; Grau: Teile der Vorkonstruktion
